每天診斷 19:寶騰 Impian


汽車故障:

一輛寶騰Impian有間歇性起動故障,而且會隨機性熄火,這些故障會使該車的發動機警告燈點亮。

故障診斷的第一步是利用故障診斷工具從ECU中讀取故障碼和相關數據。然而,在使用故障診斷工具的時候,ECU與故障診斷工具之間并不能建立通信。目前而言,我們并不知道是故障診斷工具出錯了,還是該汽車ECU發生了故障。

于是我們將總線測試盒接到汽車的故障診斷接口,總線測試盒的“高”和“低”指示燈皆被點亮,這表明ECU能給故障診斷接口提供工作電壓。這時將故障診斷工具插入總線測試盒。故障診斷工具還是不能與ECU建立通信, K-線并沒有動作。這表明故障可能存在于故障診斷工具的連接線或者通信密鑰上。


故障診斷:

將故障診斷工具和ECU之間的通信密鑰清除之后,馬上就讀到了汽車的故障碼如下:

   P0340 — 凸輪軸位置傳感器電路‘A’ 岸 1 或 單個電路

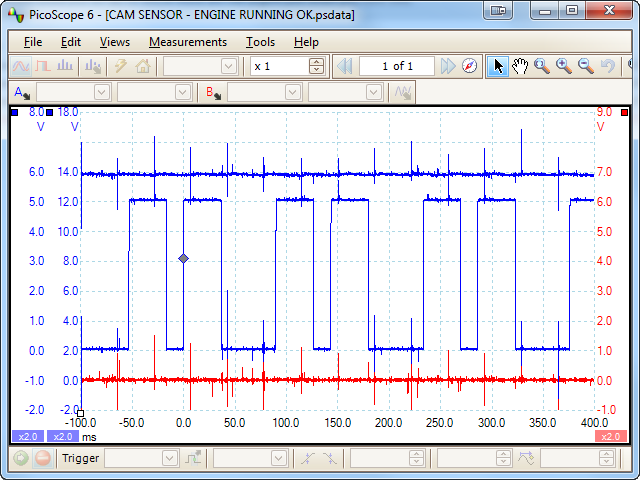

在清除故障碼并把所有測試診斷工具從汽車上拆下來后,我們對該汽車進行了路試。回到修理廠,在發動機還在運轉的情況下,我們觀測并記錄了凸輪軸傳感器的輸出波形,如下圖所示。

figure 1

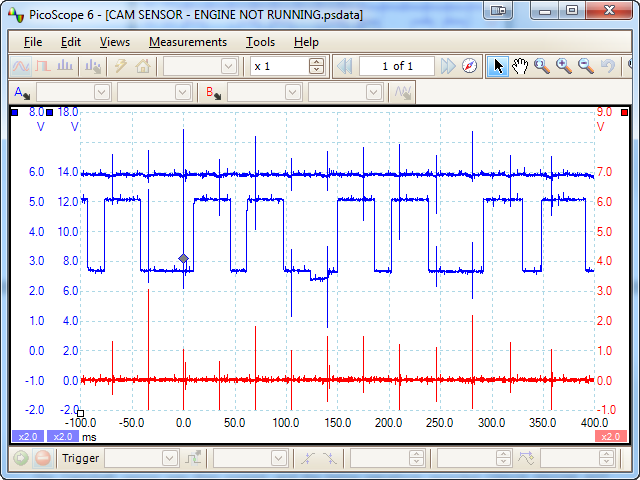

在關閉發動機而且不起動的情況下,將總線測試盒和故障診斷工具再次通過汽車的故障診斷接口連接到汽車上,這次讀取到的故障碼與之前的一樣。我們再次觀測并記錄了凸輪軸傳感器的輸出波形,如下圖所示。

figure 2

這表明凸輪軸傳感器出現故障了。


汽車維修:

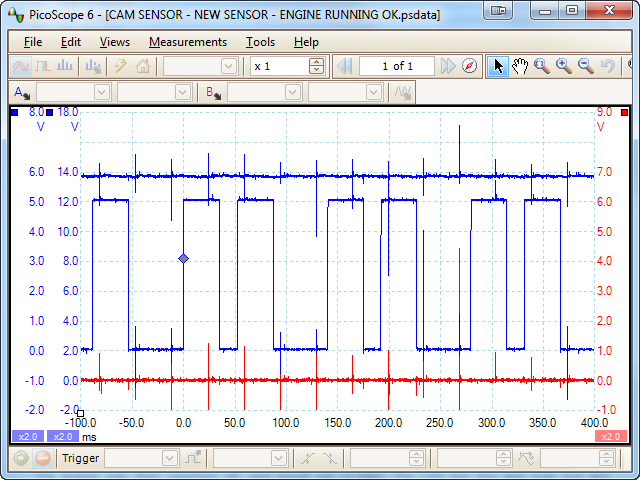

將舊的凸輪軸傳感器更換掉,清除汽車故障碼,觀測并記錄新的凸輪軸傳感器的輸出波形如下:

figure 3

重新進行路試,回到修理廠后就讀不到原來的故障碼了。
